管道施工中鄭州電氣套管的設計類型及制作過程
管道施工中鄭州電氣套管的設計類型及制作過程
在管道施工中，電氣套管是適用于管道穿過墻壁之處受有振動或有嚴密防水要求的構筑物的五金管件，一般生產企業是根據建筑科學研究院研制設計的S312、02S404標準圖集制造的。
電氣套管穿墻處之墻壁，如遇非混凝土時應改用混凝土墻壁，而且必須將套管一次凝固于墻內;電氣套管施廣泛用于建筑、化工、鋼鐵、自來水、污水處理等單位。 一般情況下電氣套管均是按國標毫米來計。防水套管部門加工完成后，在其外壁均刷底漆一遍外層防腐由設計決定。防水套管的材料重量是按墻厚L值為300mm應另行計算。
防水套管部件焊接材料，用A3材料制作，T42焊接。防水套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑(D6)大200mm，而且必需將套管澆固與墻內。穿管處之混凝土墻厚應不小于300mm否則應使墻壁一邊加厚或兩邊加厚。加厚部門的直徑最小應比翼環直徑(D6)200mm。
電氣套管的制作過程：
1、制作防水套管要根據建筑平面圖、結構管面圖以及建筑立面圖，來確定套管的長度。再根據給排水平面圖和大樣圖，并參照標準圖集來制作。
2、在加工制作電氣套管前應認真熟悉圖紙并分析如何制作安裝預埋套管。
3、鋼套管須與止水翼環周邊滿焊。
4、給排水套管在制作時應注意，安裝后應管口與墻、梁、柱完成面相平。
5、電氣套管安裝后管口兩邊應伸出墻、梁、柱面5cm -10cm。
6、在制作電氣套管時，防水套管的翼環兩邊應雙面滿焊，且焊縫飽滿，平整，光滑，無夾渣，無氣泡，無裂紋等現象。翼環和電氣套管厚度應符合規范要求，焊好后，把焊渣清理干凈，再刷兩遍以上的防銹漆。在安裝時，防水套管兩端應用鋼筋三方以上夾緊固定牢固，并不得歪斜。

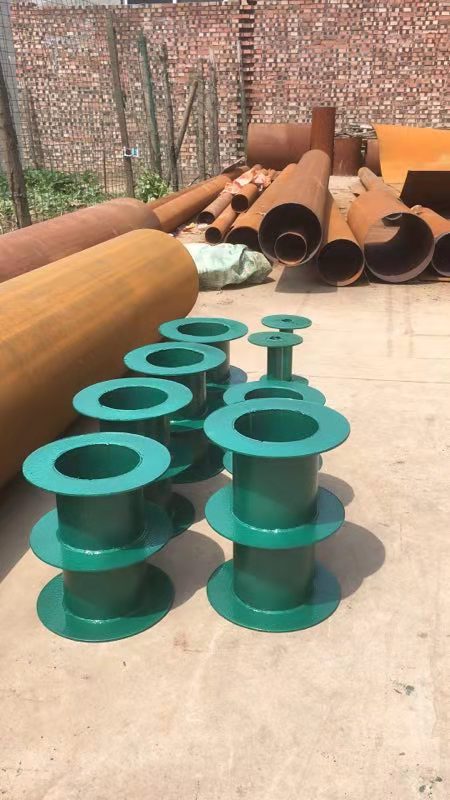

電氣套管也稱穿墻套管，是用鋼板或鋼帶經過卷曲成型后焊接制成的鋼管。焊接鋼管生產工藝簡單，生產效率高，品種規格多，設備資少，但一般強度低于無縫鋼管。20世紀30年代以來，隨著優質帶鋼連軋生產的迅速發展以及焊接和檢驗技術的進步，焊縫質量不斷提高，防水套管的品種規格日益增多，并在越來越多的領域代替了剛性防水套管。電氣套管按焊縫的形式分為直縫焊管和螺旋焊管。
